動態疲勞試驗機

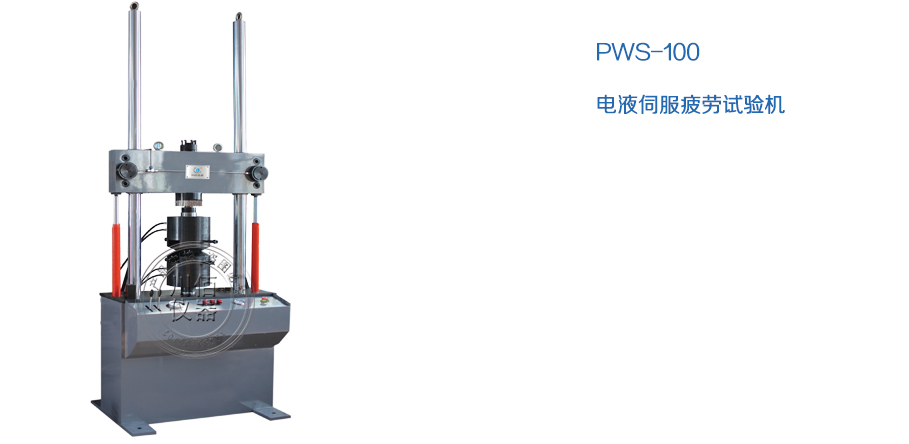

PWS-100電液伺服疲勞試驗機

產品詳情

n  簡述。

“PWS-100電液伺服疲勞試驗機”由主機、泵站、試驗附具、全數字液壓伺服控制系統及軟件系統等組成,主要用于各種金屬非金屬的動靜態性能及疲勞試驗,可以進行拉伸、壓縮、彎曲、高低周疲勞試驗等。配置相應試驗軟件及試驗附具后,試驗機還可應用于其他各類結構件、部件的動態性能、疲勞壽命等特性測試。

n  主機。兩立柱框架式結構,伺服作動器上置。

u  主機框架。

l  兩立柱主機框架,立柱鍍硬鉻并拋光處理,立柱中心距:500mm;立柱直徑70mm。

l  上橫梁:液壓升降、液壓鎖緊。最大可調整試驗凈空間:600mm。(帶液壓夾頭時)。

l  工作臺高度:750mm。

l  外型尺寸:890mm×620mm×2220mm;

l  總重量:約650kg;

u  作動器。

l  置于主機移動橫梁下部。

l  最大靜態試驗力:+/-100kN。

l  最大動態試驗力:+/-80kN。

l  作動器有效行程:+/-75mm(總行程150mm);

l  雙出桿活塞結構。密封方式:導向環+伺服密封環(全部進口德國特瑞堡產品)。活塞桿鍍硬鉻,并采用本公司特殊工藝處理,作動器工作可靠,絕無滲漏油現象。

l  作動器內置LVDT(美國進口)位移傳感器,外置電液伺服閥。

l  作動器振幅極限位置設計液壓緩沖區,避免運行失控產生損傷;

u  傳感器與伺服閥。

l  負荷傳感器:美國世銓公司產品,+/-100kN,過載能力150%。安裝于上橫梁,配自鎖緊裝置進行最大負載下的預應力瑣緊,出廠前,對傳感器標定完畢。

l  LVDT 位移傳感器:美國進口,+/-75mm,AC輸出,內置于作動器活塞內,帶機械零位調整裝置及聚四氟乙烯導向裝置;出廠前,對傳感器標定完畢。

l  軸向引伸計:標距25mm;應變范圍:-2.5mm~+12.5mm,精度等級:0.5級;

l  電液伺服閥:噴嘴擋板式,7Mpa壓差下,流量56L/min,壓力21MPa,集成安裝在作動器上。

u  試驗附具。

2  液壓強迫夾持夾頭。一套;

l  液壓強迫夾持,工作壓力21Mpa,滿足材料拉壓過零高低頻疲勞試驗要求。

l  開式結構。

l  帶自瑣螺母于主機上部負荷傳感器及下部作動器活塞相連。

l  圓試樣夾持鉗口夾持范圍:φ8-φ22;

l  扁試樣夾持鉗口夾持范圍:3-20mm;

2  壓縮試驗夾頭。一套;

l  直徑φ100mm;

l  與液壓夾頭配套設計。

u  液壓控制操作面板:

l  直接配置在試驗機主機前部,方便試驗操作。

l  配置橫梁升降液控閥組,控制橫梁的上升、下降,夾緊、松開等功能;

l  配置液壓夾頭液控閥組,控制液壓夾頭夾緊、松開等功能;

l  全部操作電控實現。

u  液壓伺服泵站。

l  總流量45L/min,壓力21Mpa。

l  總功率22kW,220V, 三相,50hz,AC。

l  泵站按標準模塊化設計生產制造,技術成熟,性能穩定;配置中繼穩壓模塊,與作動器相連。

l  泵站由油泵、電機、高低壓切換閥組、蓄能器、濾油器、冷卻系統、油箱、管路系統等部分組成;

l  過濾系統采用三級過濾:油泵吸油口,100μ;油源出口,過濾精度3μ;中繼穩壓模塊,過濾精度3μ。

l  油泵選用日本NACHI公司內嚙合齒輪泵,該泵采用漸開線內嚙合齒輪嚙合傳動,噪音低,具有優良的耐久性和長壽命;

l  油泵電機組配置減振裝置(選用減振墊),以減小振動和噪音;

l  采用高低壓切換閥組進行液壓系統的起停。

l  全封閉標準伺服油箱,油箱容積按試驗臺流量的4-6倍設計;油箱配置帶手動截止閥的發蘭連接盤,便于油源油箱并聯使用;具有溫度測量、空氣過濾裝置、油位顯示等功能;

l  系統配置直列式水冷卻器安裝在系統回油管路上(冷卻水用戶自備:壓力0.7Mpa);

u  管路系統:

l  液壓軟管路全部采用美國GATES公司產品。

l  主機與泵站間管路長度:約4m;

l  其他軟管路包括:液壓夾頭軟管路、升降油缸軟管路等。

u  控制系統

全數字液壓伺服控制器及軟件系統:全數字液壓伺服控制器通訊模塊支持以太網通訊協議,實現與微機間的動態數據交換。

2  測量通道:

?  力測量:供橋精密電源:±5V雙電源;采樣頻率:5kHz;采樣有效分辨率:±50,000碼;信號通頻帶:大于1kHz;

?  位移測量通道:可任選模擬電壓(差動變壓器)、增量數字編碼(光柵尺、旋轉編碼器)、絕對數字編碼(磁致伸縮)。

?  擴展測量通道(變形測量):引伸計通道(模擬電壓通道),3路增量數字編碼通道。

2  控制輸出:有三種控制輸出形式(可選):

?  ±10V模擬量輸出:采用16位DAC;輸出頻率:5kHz

?  頻率量輸出:采用頻率信號和方向信號;輸出頻率:0~10kHz;

?  脈寬信號(PWM)輸出:周期:1mS;脈寬:分辨率為10nS。

2  信號發生器波形:

?  頻率:0~1000Hz

?  正弦波、三角波、方波;

?  斜波、組合波形。

2  油源管理輔助控制和保護報警功能(共4路數字輸入、4路數字輸出):

?  輔助控制:油泵停止、啟動;油源系統壓力的高壓、低壓轉換。

?  保護、報警功能:油溫;油箱液面過低;濾油阻塞。

2  計算機打印機

l  計算機選用惠普品牌電腦,或工業控制機;

l  打印機選用惠普公司A4打印機。

u  附具及備件

l  作動器沖洗電磁閥及閥座 1套。用于作動器沖洗;

l  備用濾芯  2件;

l  專用工具(鉤頭扳手) 2件;

n  系統的主要技術指標匯總。

l  最大動態試驗力:±100kN;

l  最大靜態試驗力:±80kN;

l  試驗力有效測量范圍:2%-100%FS(全程不分檔);

l  試驗力示值精度,±1%;

l  動態試驗力波動度:±2%;

l  應變精度:優于示值的±1%;

l  作動器最大位移:±75mm,示值精度,±0.5%FS;

l  立柱間距:500mm;

l  最大可調整試驗凈空間:600mm。(帶液壓夾頭時)。

l  試驗頻率范圍:0.01—50Hz; 幅頻特性關系列表如下:

頻率Hz

1

2

5

10

20

50

振幅mm

±20

±10

±4

±2

±1

±0.4



l  主要試驗波形:正弦波、方波、斜波等;并可進行外信號輸入

l  控制方式可為負荷,位移等,可在液壓開啟狀態下平滑切換,也可由程序控制自動切換控制方式。

l  保護功能:低液位、超溫、濾芯堵塞、過載、預置疲勞次數到、斷裂等報警停機功能。

l  泵站:流量45L/min,壓力21Mpa,電機功率22kW,電源220V,50Hz,三相,AC。

n  系統配置清單。

l  主機框架:一套,自制。液壓夾緊缸密封件德國特瑞堡;

l  100kN伺服作動器:一套,自制,密封件德國特瑞堡.

l  56L/min,21MPa伺服閥:一只,航宇。

l  載荷傳感器:一只,美國世銓。

l  位移傳感器: 一只,美國Schaevitz公司進口。

l  控制系統:全數字液壓伺服控制系統及軟件系統;

l  軸向引伸計:標距25mm;應變范圍:-2.5mm~+12.5mm,精度等級:0.5級;

l  液壓強迫夾持試驗附具:一套,自制;密封件、管路系統等美國GATES;壓縮附具:一套,自制;

l  45L/min、21Mpa,22kW伺服泵站及其分油器:一套。自制。

l  標準伺服油箱:自制。

l  低噪音內嚙合齒輪泵(日本不二越)。

l  22kW驅動電機:皖南。

l  直列式水冷卻器(佛山神威)

l  高低壓切換閥組:自制

l  3μ濾油器(海特克)

l  蓄能器(奉化)

l  空氣濾清器 (海特克)

l  電子式液位計(海特克)

l  電接點溫度計(0-100°C)(天津歐迪)

l  截止球閥(奉化)

l  電器控制柜(自制)

l  管路系統:一套,高壓軟管、管接頭等,美國GATES。

l  計算機、打印機:一套;

l  電線電纜:一套;

l  常用工具:一套;

l  備品備件:濾芯,2套;
