1.制造標準
nGB/T2611—2007 《試驗機通用技術要求》
nGB/T16826-2008 《電液伺服萬能試驗機》
nJJG139—2014 《拉力、壓力和萬能試驗機》
nJJG157-2008 《拉力、壓力和萬能材料試驗機檢定要求》
nGB/T3722-92 《液壓式壓力試驗機》
2.試驗標準
nGB/T 20688.1-2007《隔震橡膠支座試驗方法》
nGB/T 20688.3-2006《建筑隔震橡膠支座》
nGB/T 20688.4-2007《普通橡膠支座》
nJG/T118-2018 《建筑隔震橡膠支座》
nDBJ53/T-47-2020 《建筑工程疊層橡膠隔震支座性能要求和檢驗標準》
nGB/T37358-2019 《 建筑摩擦擺隔震支座》
一、產品使用范圍
1.本機主要用于檢測隔震橡膠支座的成品力學性能試驗。可分別進行：
u隔震橡膠支座
n壓縮性能試驗
n剪切性能試驗
n剪切性能相關性試驗
n壓縮性能相關性試驗
n極限剪切性能試驗
二、產品簡介

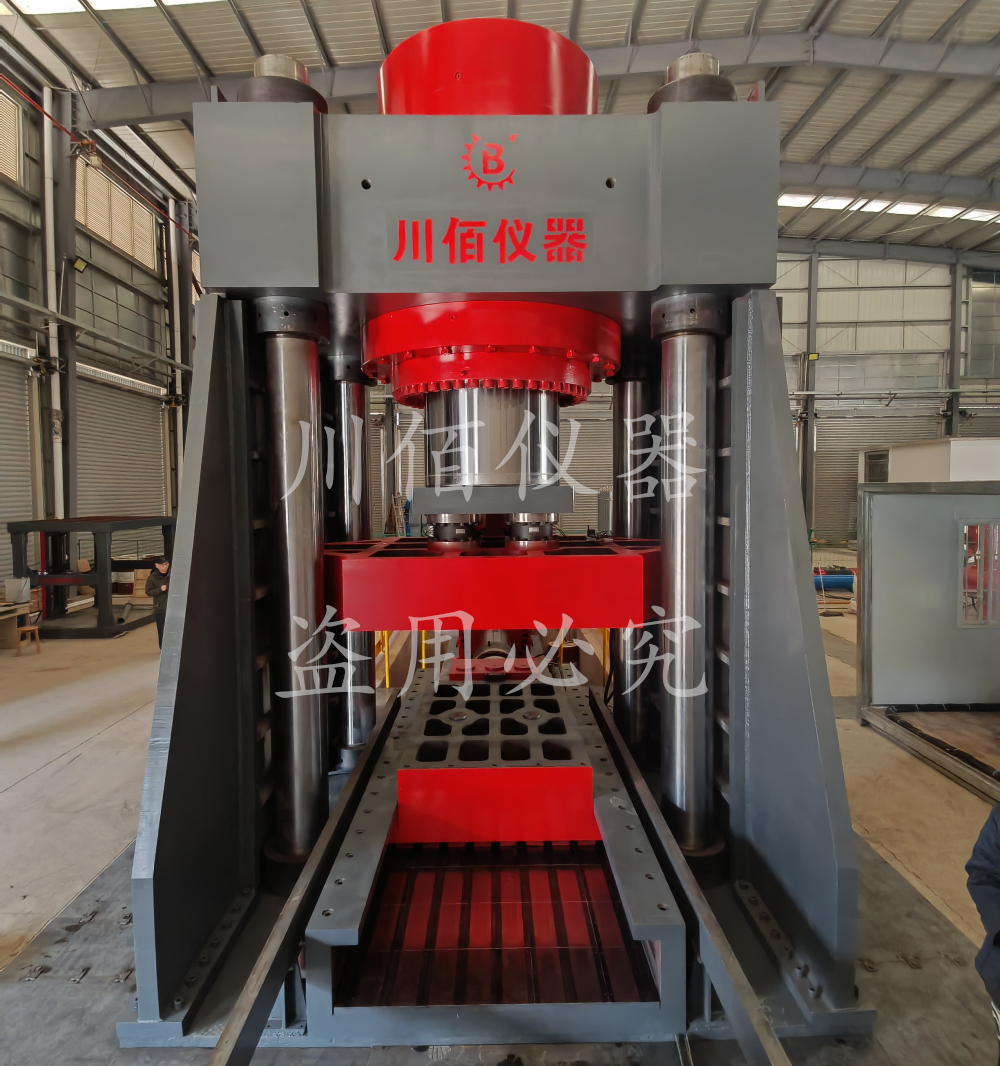

CBYJ-30000D微機控制電液伺服動態壓剪試驗機采用整體框架、油缸上置式自平衡結構，豎向油缸行程800mm，滿足空間調整需求；水平動態單剪系統采用雙作用伺服油缸，油缸采用低阻尼大間隙設計技術，保證良好的動態性能，并采用進口格萊圈、斯特封和防塵圈等密封件，密封性好，使用壽命長，安全系數高；
油源采用伺服電機油泵組并聯而成，冷卻系統采用風冷方式，保證整個系統滿足動態試驗要求。
靜載控制系統采用獨立開發的控制系統，微機控制協調加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機實時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，一目了然。動態控制系統采用德國多利EDC i20動態控制器；該系統是功能卓越性價比超群的新一代產品；它是材料及結構試驗機的全閉環控制和數據采集的專用電子系統。
三、主要技術參數
1．垂向加載部分
u最大壓向試驗力：30000kN；
u試驗力測量范圍：2%-100%F.S（600～30000kN）；
u試驗力測量精度：試驗力示值的±1%；
u壓向空載最大位移速度：0-300mm/min(可調)；
u壓向工作活塞運行速度：0-140mm/min(可調)；
u油缸最大行程：800mm；
u位移測量精度：±1.0%FS；
u變形測量分度值（mm）：0.001(垂向變形)；
u變形測量：四只光柵式數字位移傳感器測量試樣垂向變形；
變形測量范圍：0～25mm（垂向變形）；
u試驗最大空間：850mm；
u上壓板尺寸： 1800mm×1600mm；
u小車壓板尺寸：1800mm×1600mm；
u等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）；
u等速位移控制范圍：0.5 mm /min～40 mm /min；
u控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；
u測力方式：負荷傳感器測力；
u采用低阻尼組合式密封元件，試驗力保持穩定可靠；
u控制方式：液壓加載，電液伺服閉環控制，屏幕顯示。
2.橫向動態單剪部分
u最大靜態試驗力：6000kN；動態試驗力：±5000kN；
u試驗力測量范圍：2%-100%F.S.（120kN～6000 kN）；
u示值精確度：優于±0.5%(1%-100%F.S);
u頻率相關性：建筑隔震橡膠支座 振幅±240mm，頻率0.05Hz;
u工作活塞最大行程：±1100mm;
u位移精度 ：優于±1% ;
u位移分辨率:0.003mm。
