WES-100B數顯式萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗，增加簡單的附件和裝置，還能對水泥、混凝土、橡膠及其制品進行試驗。
廣泛應用于航空航天、機械制造、建材等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

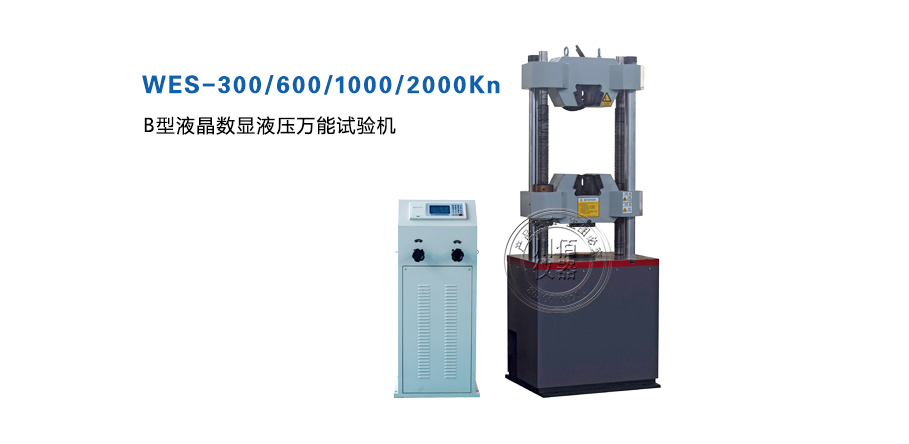

1、主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。
2、該試驗機采用方便的手動閥進行開環試驗控制，驅動精密間隙密封液壓缸，完成對試樣的拉伸、壓縮、抗彎等性能試驗，操作直接、快速、高效，符合國家標準要求
3、測力機構采用傳感器測量試驗力，通過數顯表完成試驗過程中試驗參數的設定、數據采集、處理、分析、存儲，界面顯示試驗力的大小，加荷速度和最大試驗力，還能夠自動求取抗拉強度，屈服特性比較明顯的材料的屈服強度，計算斷后延伸率等試驗數據。
4、具有限位保護，過流保護，負荷超載保護等。
主要性能技術指標
序號 | 項 目 名 稱 | 參 數 |
1 | 最大試驗力kN | 100 |
2 | 試驗力示值相對誤差 | ≤示值的±1% |
3 | 試驗力測量范圍 | 最大試驗力的4%~100% |
4 | 夾緊方式 | 手動夾緊或液壓夾緊 |
5 | 圓試樣夾持直徑范圍mm | Φ6～Φ40 |
6 | 扁試樣夾持厚度范圍mm | 0~30 |
7 | 扁試樣夾持寬度mm | 80 |
8 | 最大拉伸試驗空間mm | 550 |
9 | 最大壓縮試驗空間mm | 500 |
10 | 控制柜外形尺寸mm | 560×550×1200 |
11 | 主機外形尺寸mm | 760×650×2100 |
12 | 電機功率kW | 2.3 |
13 | 主機質量kg | 2500 |
14 | 立柱凈間距(mm) | 450 |
15 | 上下壓盤尺寸mm | Φ150 |
16 | 彎曲支棍間距mm | 30-400 |
17 | 彎曲支棍寬度mm | 140 |
18 | 容許彎曲度mm | 100 |
19 | 最大活塞行程mm | 200 |
20 | 活塞最大移動速度mm/min | 約80 |
21 | 試驗空間調整速度mm/min | 約150 |
